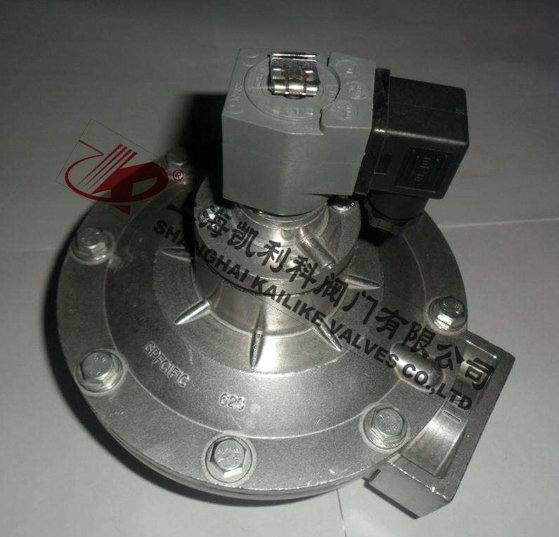

DMF直角式脈沖電磁閥
DMF直角式脈沖電磁閥是利用控制系統發出的脈沖轉化為機械的脈動，使脈動氣體的強大能量變成動能在極短時間內瞬間釋放，產生巨大沖擊力，控制系列常采用PLC、單片機等來控制脈沖的時間間隔，以實現自動噴吹等功能。
|
產品名稱： |
直角式脈沖電磁閥 |
產品型號： |
DMF |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
直角式、直通式、淹沒式 |
|
公稱壓力： |
0.3MPa～0.8MPa |
連接方式： |
螺紋 |
|
適用溫度： |
-25ºC～+180ºC |
驅動方式： |
電磁動 |
|
閥體材質： |
鋁合金 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
空氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
DMF直角式脈沖電磁閥是利用控制系統發出的脈沖轉化為機械的脈動，使脈動氣體的強大能量變成動能在極短時間內瞬間釋放，產生巨大沖擊力，控制系列常采用PLC、單片機等來控制脈沖的時間間隔，以實現自動噴吹等功能。
工作原理
①膜片將電磁脈沖閥分前、后二個氣室，當接通緊縮空氣時，緊縮空氣經過節省孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
②系統設備發出一個脈沖信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔翻開，后氣室迅速失壓，膜片組件后移，壓縮空氣經過閥輸出口噴出，電磁脈沖閥處于“開啟”狀態。
③待脈沖信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔封閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。
產品分類
①直通式電磁脈沖閥：閥體進出口成180度，直接受電信號控制的膜片閥；

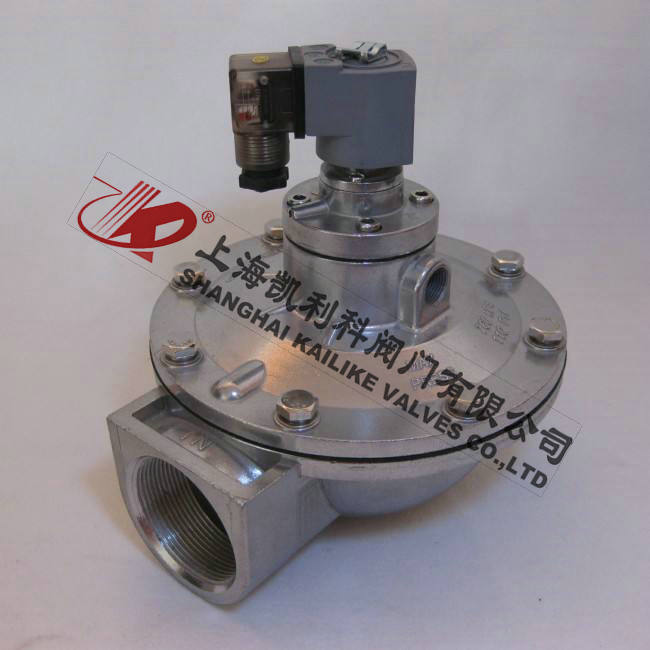

②直角式電磁脈沖閥：閥體進出口成直角，直接受電信號控制的膜片閥；

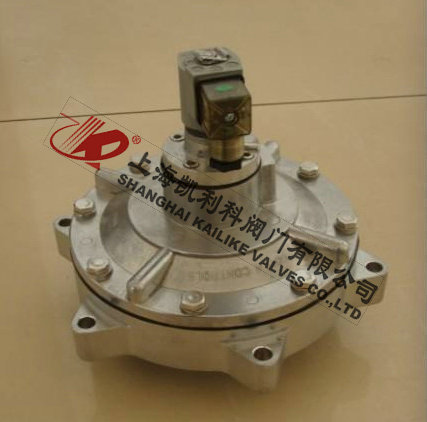

③淹沒式電磁脈沖閥：閥體進氣口淹沒在氣包內，直接受電信號控制的膜片閥。
使用環境
1、溫度：-25℃~55℃ 55℃~180℃
2、空氣的相對濕度不超過85%
3、防護等級符合IP64
4、膜片壽命：100萬次
5、脈沖閥壽命： 規范安裝、正確使用、合理維護 淹沒脈沖閥的條件下使用五年。

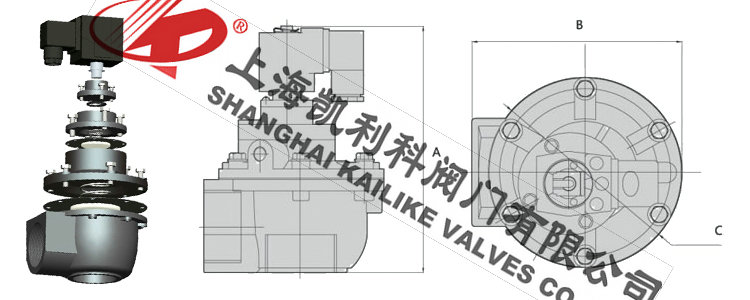

外形結構圖
主要外形尺寸
|
規格型號 |
A |
B |
C |
|
15M |
124 |
102 |
φ92 |
|
20M |
124 |
102 |
φ92 |
|
20J |
124 |
88 |
φ74 |
|
25J |
124 |
88 |
φ74 |
|
20P |
124 |
104.5 |
82.5×82.5 |
|
25P |
124 |
104.5 |
82.5×82.5 |
|
20 |
112 |
88 |
φ74 |
|
25 |
112 |
88 |
φ74 |
|
35P |
142 |
121 |
φ111.5 |
|
40S |
162 |
131 |
φ117 |
|
45P |
174 |
138 |
φ126 |
|
50S |
202 |
205 |
φ184 |
|
50S-A |
208 |
167.5 |
φ145 |
|
62S |
222 |
210 |
φ185 |
|
62S-A |
208 |
167.5 |
φ145 |
|
76S |
245 |
230 |
φ200 |
